石墨烯(GR)中的雜質測定的應用方案(ICP-AES法）
石墨烯(GR)中的雜質測定的應用方案(ICP-AES法）
引言石墨烯(GR)由于其獨特的微觀結構使其具有優異的光學、電學和力學等性能，被廣泛應用于材料化工、電化學、超級電容器、納米電子器件及生物醫藥等領域。但GR在制備過程中引入的雜質元素(主要為過渡金屬和硫）會大大影響其優異性能，從而制約其發展，因此，準確測量GR中的雜質元素含量具有非常重要的意義。GR的制備方法包括物理法和化學法兩大類，而化學法中大多數GR是由原材料經過催化劑催化合成的，這些催化劑一般是金屬(Fe、Co、Mo、Mn等)催化劑，材料制備過程中會通過酸（例如硫酸等）洗等純化步驟除去催化劑顆粒，但仍然不可避免的會有金屬或S元素殘留，因此GR的元素組成是碳和少量的雜質金屬或S元素，而這些殘留元素會對GR的各方面性能產生正面的或負面的影響，因此雜質元素含量的準確測量尤為重要。
關鍵詞:雜質元素 石墨烯 美析ICP-AES
儀器及試劑
美析ICP-6810全譜直讀電感耦合等離子體發射光譜儀
硝酸 （優級純）
雙氧水 電子級≥30%
硫酸（優級純）
高氯酸 （優級純）
鹽酸 （優級純）
曲拉通X-100 分子生物學級
乙醇 （分析純）
硝酸銨 （分析純）
無灰濾紙 定量(Ash<0.006%)
高氯酸鎂 （化學純）
Fe、S、Co、Mn和Ni各元素的GBW標液
石墨烯的前處理
樣品干燥處理
GR的質密度很小，易隨氣流和輕微震蕩飛揚，且GR的靜電效應要比CNTs強很多，因此，稱量前的干燥和除靜電處理同樣舉足輕重。常溫下保存在大氣中極易吸收水分，從而影響測量結果。稱量之前，需要進行有效的干燥處理，這也是后期前處理和元素測量工作的前提條件。樣品的長期保存需要干燥性強、使用周期長的干燥劑，通過與其他無機干燥劑對比，本實驗選用高氯酸鎂。
高氯酸鎂室溫干燥處理
分別用分析天平準確稱取未經干燥 的GR樣品，然后放入裝有高氯酸鎂的真空箱內，抽真空后，GR需要保存在高氯酸鎂中數天以上，才能達到較好的干燥效果。MIC需要對GR壓片處理，過程中樣品要接觸空氣，因此處理前，將壓片好的樣品放入真空干燥箱內在105℃下干燥2h。
微波消解(MWAD)
ICP-AES測量之前，需要對GR前處理，使之溶液到澄清溶液中。GR結構穩定，且雜質顆粒存在于表面或包裹在石墨殼內部，結構的復雜性制約了GR易消解的可操作性，本實驗旨在探討GR有效的前處理方法，前處理方法首先采用最常用、操作最簡單的MWAD。
樣品預消解
GR的預消解GR經消除靜電后，用消解罐在分析天平準確稱量，加入 6 mL濃HNO;和1 mLH2O2，同時設置2組空白。將消解罐放置于趕酸儀內90℃下預消解1 h。消解結束后發現消解不完全,加熱濃縮,繼續滴加5 mL濃HNO3和 1 mLH2O2，重復兩次，仍未消解徹底，需要減少樣品的處理量。
實驗步驟
儀器參數設置
美析ICP-6810點火前，打開氬氣并調節分壓在（0.6～0.7）MPa之間，確保驅氣時間大于1 h，以防止CID檢測器結霜，造成CID檢測器損壞。打開儀器的輔助排風系統和循環水冷機，待光室溫度穩定在(38+0.2)℃，檢查并確認進樣系統(矩管、霧化室、霧化器和泵管等）是否正確安裝。夾好蠕動泵夾，把進樣管放入超純水中。打開軟件的等離子狀態對話框，點擊等離子體開啟點火，確定下列參數穩定:CID溫度小于-40℃，等離子體穩定15 min。
實驗前,所有玻璃容器、容量瓶、PTFE燒杯和試劑瓶均需要在體積分?jǐn)?shù)為20%的HNO3里浸泡48 h以上，使用時先用超純水（電阻率為18.2 MQ.cm）清洗干凈并超聲30 min，再次用超純水清洗（3～5）次，放入干燥箱內60℃干燥，所有的稱量和稀釋操作均在垂直流超凈工作臺上進行。
標準曲線
對處理后溶液中的Fe、S、Co、Mn和Ni五種元素的測量，采用標準曲線法。
五元素標準曲線的配制:取干燥好的六個試劑瓶，編號為1～6。因?yàn)槌跏嫉膯卧貥?biāo)準溶液的濃度（ 1000ug/ml〉很高，為了將稀釋過程中帶來的取量誤差降到最小，標準溶液需要二級稀釋，將標準溶液先用體積分?jǐn)?shù)為2%的 HNO;稀釋50倍，濃度稀釋至20 ug/mL，再配制曲線。實驗采用六點曲線法。曲線中，Fe的濃度點為0 ppb、100 ppb、500 ppb、1000 ppb、2000 ppb和5000 ppb，Mn、Ni、Co、S的濃度點相同，分別為0 ppb、100 ppb、500 ppb、1000 ppb、1500 ppb和2000 ppb.實驗測量得到五個曲線的線性線性相關系數R>0.999，線性較好。計算結果時，扣除空白值，最終得到原樣品中雜質元素的含量。根據標準曲線法測得雜質元素含量的測量結果。
儀器參數

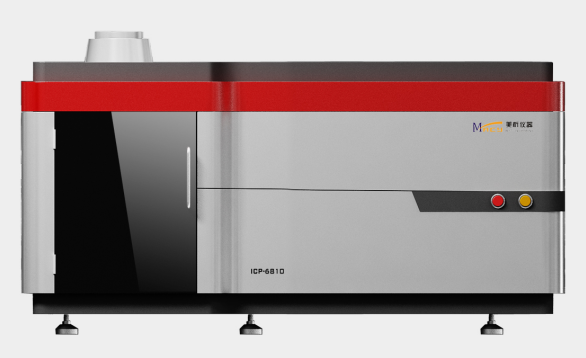

ICP-6810全譜直讀電感耦合等離子體發射光譜儀
產品說明、技術參數及配置
ICP-6810是用于測定不同物質（可溶解于硝酸、鹽酸、氫氟酸等）中的微量、痕量元素含量的全譜直讀電感耦合等離子體發射光譜儀，廣泛應用于環保、石油制品、稀土、半導體、地質、冶金、化工、臨床醫藥、食品、生物樣品、刑事科學、農業研究等各個領域。
