引言

釩催化劑是現代工業過程中比較重要的化學品之一，廣泛用于石油化工、硫酸生產、煙氣脫硫等領域。生產硫酸的關鍵是在轉化器中，ＳＯ2和空氣中的Ｏ2在釩催化劑的作用下催化轉化為ＳＯ3，其性能優劣直接關系到硫酸生產效率、成本及尾氣中硫氧化物的排放。催化劑在裝置上長時間運行會因雜質氣、燒結、老化、氟砷中毒等引起失活或活性下降。為保證其催化劑的運行效率和降低硫酸生產成本，需定期對裝置中的催化劑進行篩分、補充和替換，根據報道，每年從裝置上更替下來的廢催化劑約9000ｔ。這些被替換下來的工業硫酸廢催化劑中含有4％～8％的Ｖ2Ｏ5和18％～30％的堿金屬硫酸鹽［8］，及其他少量的ＡL、Ｆｅ、Ｍｎ、Ｃｒ等雜質，因而作為釩化合物和堿金屬鹽資源化回收利用的重要原料［9］。從工業硫酸廢催化劑中回收利用釩和堿金屬鹽是許多科研人員所關注的熱點，其目的是將廢催化劑中的釩、堿金屬硫酸鹽分離出來并加以利用［10－12］。因構成催化劑的載體硅藻土具有很強的吸水性，在常規的浸取過程中很難對其中的釩和堿金屬鹽等有價金屬進行徹底分離，通常浸取渣中還含有0.5％～1％釩化合物。柱層析分離是一種自上而下的流動浸取分離方式，能逐級地將廢催化劑的堿金屬鹽和釩化合物沖洗出來，為提高釩及堿金屬鹽的浸出效率，對其化學組分進行監控具有非常重要的意義。電感耦合等離子發射光譜是一種成熟且常用的組分含量分析手段，具有精密度高、測試范圍寬、同時多元素檢測等優點，被廣泛用于多種材料的組分含量測定。因工業硫酸廢催化劑特殊的化學組成，目前基于電感耦合等離子體發射光譜（ICP-OES）同時測定廢催化劑中釩、鉀、鈉、鋁、鐵、砷、硫的研究報道較少。本文在工業硫酸廢催化劑柱層析浸取實驗的基礎上，采用電感耦合等離子體發射光譜法同時測定樣品中的釩、鉀、鈉、鋁、鐵、砷、硫元素含量，并考察廢催化劑浸取前后微觀結構情況及主要成分浸出效率，測定結果準確且穩定性較好。

1.實驗部分

1.1實驗材料

實驗所需的硫酸廢催化劑（購自于威頓（中國）化工有限責任公司）），電感耦合等離子體發射光譜儀（ICP-OES;上海美析儀器有限公司），微波消解儀及石墨爐消解儀，移液槍1～5mL，多功能電動單道移液器100～1000μL、電子天平，去離子水采用超純水機制備的Ｉ級水，相關標準物質購自北京北方偉業計量技術研究院，硝酸、氫氟酸、鹽酸等均為優級純（購自國藥集團化學試劑有限公司），ＡL、Ｖ、Ｆｅ、Ｋ、Ｎａ、Ａｓ、Ｓ的混合標準儲備溶液（定制濃度，國家標準物質中心），氬氣純度＞99.999％。

1.2廢催化劑浸取實驗

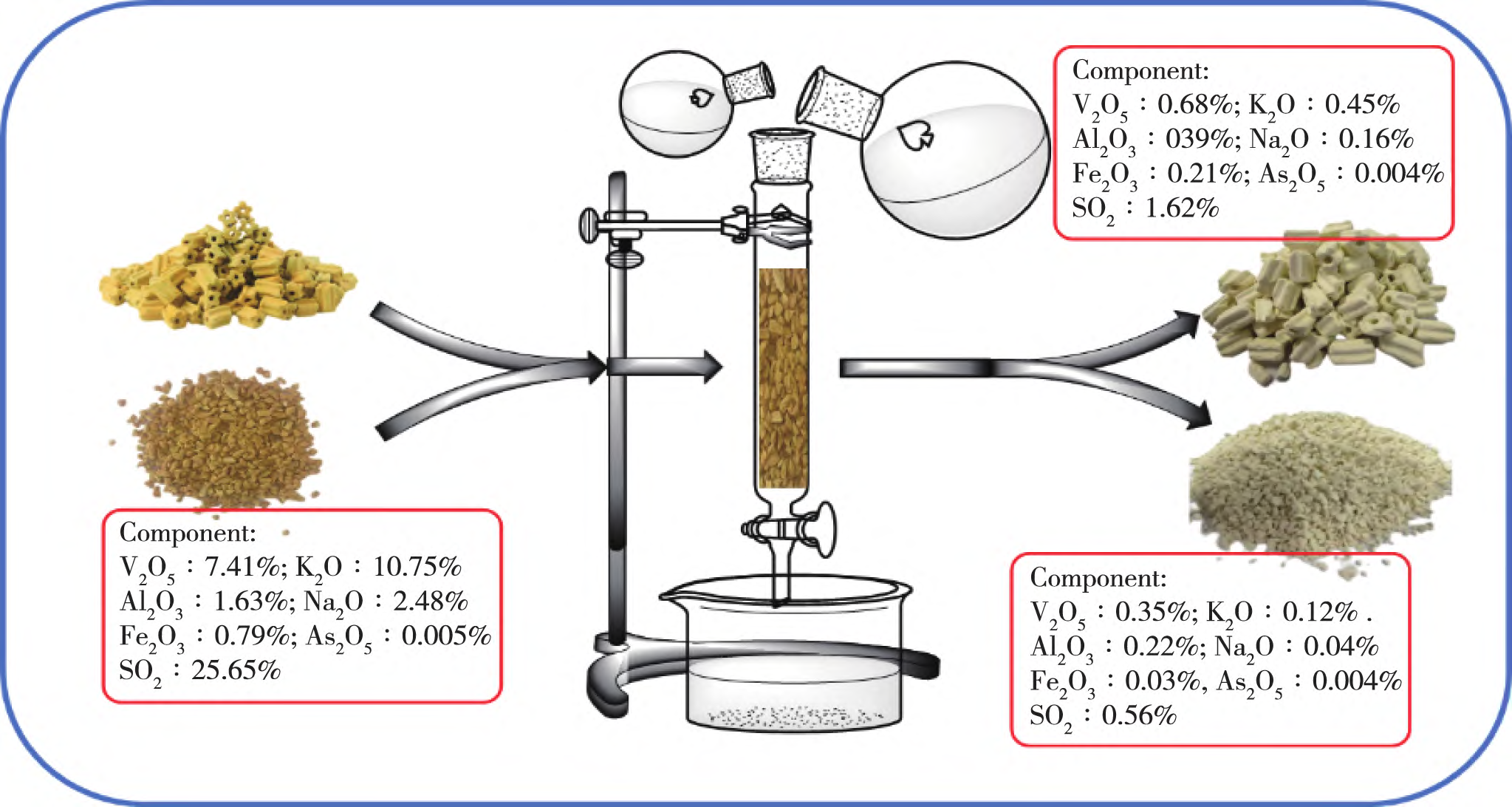

將廢催化劑粉碎過篩處理，獲得粒徑約為4～5mm的樣品（標記為Samp.1），隨后將樣品裝入直徑為60mm的層析柱中，上層塞上棉花，首先采用去離子水浸洗廢催化劑中的堿金屬鹽及其他可溶性物質，待催化劑顆粒全部轉化為褐色后，加入質量分?jǐn)?shù)為10％的草酸溶液或硫代硫酸鈉溶液繼續進行還原浸洗釩化合物，至層析柱中樣品全部從褐色轉化為亮黃色，然后在用100mL去離子水浸洗，得到浸取處理樣品Samp.2，隨后對Samp.2樣品進行壓榨處理后得到Samp.3樣品。催化劑浸出方法參照專利ＣＮ114045400Ｂ進行［16］，具體過程如圖所示。

1.3實驗方法

1.3.1樣品制備

稱取約40ｇ廢催化劑及浸取渣樣品，在瓷研缽內破碎研細、過篩處理后，將樣品置于干燥箱中105～110℃干燥處理2ｈ，后取出置于干燥器內冷卻至室溫備用。稱取約0.10ｇ（精確至0.0001ｇ）樣品于消解罐中，加入5mL濃硝酸、3mL氫氟酸、2mL濃鹽酸，蓋上蓋子放入微波消解儀，設定程序升溫消解，消解完成打開風扇冷卻至室溫，對消解液進行趕酸處理后，將得到的消解液進行定容、稀釋配制待測溶液。

微波消解程序為：室溫升至80℃，保持20min，隨后升至溫至100℃，保持時間20min，再升溫至120℃，保持10min，最后升至180℃，保持20min，所得的消解液澄清，無雜質顆粒物。將所得的消解液置于166℃石墨爐上趕酸，保持試樣酸度與標液中酸度相近，以抵消酸度帶來的干擾。

ICP-OES工作條件：高頻發射功率為1150Ｗ，泵速30ｒ/min，載氣流量為0.62L/min，冷卻氣流量為12.5L/min，輔助氣流量為0.50L/min，觀測高度為10mm。

1.3.2標準溶液配制

取5mL定制濃度的混合標準溶液置于50mL容量瓶，加入3mL的1＋1硝酸溶液，加水定容至刻度得到中間儲備液，再分別用移液槍移取0、0.5、1.0、2.0、4.0、8.0mL中間儲備溶液于50mL容量瓶，并加入3mL（1＋1）硝酸溶液，加水定容至刻度，搖勻后得到Ｓ、Ｋ濃度為0、1.0、2.0、4.0、8.0、16mg/L，ＡL、Ｆｅ濃度為0、0.07、0.14、0.28、0.56、1.12mg/L，Ｖ濃度為0、0.66、1.32、2.64、5.28、10.56mg/L，Ｎａ濃度為0、0.34、0.68、1.36、2.72、5.44mg/L，Ａｓ濃度為0、0.04、0.08、0.16、0.32、0.64mg/L的系列混合標準溶液。

1.3.3分析譜線的選擇

按照方法確定的儀器工作條件，通過對標準系列溶液和未知含量待測樣品溶液進行光譜掃描，經扣除背景處理、對比檢測圖譜數據，選擇無干擾鋒、信噪比大、靈敏度高、強度大的元素譜線作為待測組分的分析譜線，經綜合考察最終確定ＡL、Ｖ、Ｆｅ、Ｋ、Ｎａ、Ａｓ、Ｓ的譜線分別為394.401、309.311、238.204、766.490、589.592、189.042、180.731ｎｍ。

2.結果與討論

2.1校準曲線和檢出限

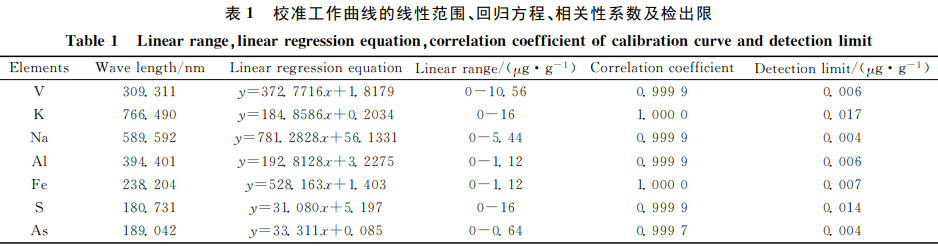

按照儀器設定的工作條件及所取得的譜線，對標準溶液進行系列測定，以待測元素的濃度為橫坐標，發射強度為縱坐標，繪制校準工作曲線。在最佳儀器工作條件下對空白樣品連續測定11次，以測定結果標準偏差的3倍計算各待測元素的檢出限，以9倍檢出限為測定下限，其標準溶液工作曲線的線性關系和檢出限及元素波長見表1。

根據表1中的檢測數據可知，除砷的相關性系數為0.9997外，Ｖ、Ｋ、Ｎａ、Ｓ、ＡL、Ｆｅ的相關性系數（Ｒ2）均大于0.9999，因此，在線性范圍內，檢測數據的可靠性和準確性符合檢測要求。

2.2加標回收實驗

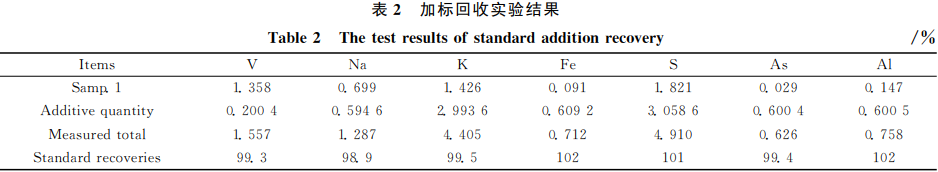

按照實驗方法，測定廢催化劑浸取前后樣品中ＡL、Ｖ、Ｆｅ、Ｋ、Ｎａ、Ａｓ、Ｓ，并進行加標回收實驗，具體測定結果如表2所示。

根據表3中的實驗數據可以看出，樣品中7種元素的加標回收率在98.9％～102％，符合相關分析標準要求，檢測結果滿足日常檢測準確度的要求。

2.3方法精密度實驗

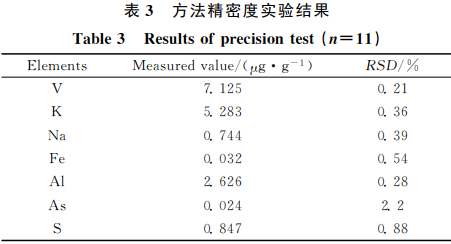

按照實驗方法，測定工業硫酸廢催化劑浸取后的樣品中ＡL、Ｖ、Ｆｅ、Ｋ、Ｎａ、Ａｓ、Ｓ單元素含量，同一樣品平行檢測11次，檢測方法的精密度，檢測結果見表3。

根據表3中的檢測數據可知，除Ａｓ的相對標準偏差（RSD）為2.2％外，其余元素檢測的相對標準偏差均小于1％，對于工業硫酸廢催化劑中的ＡL、Ｖ、Ｆｅ、Ｋ、Ｎａ、Ａｓ、Ｓ七種元素含量在μｇ/ｇ級別的檢測來說，方法精密度好，可以滿足檢測要求。

2.4廢催化劑主要元素的浸出效率

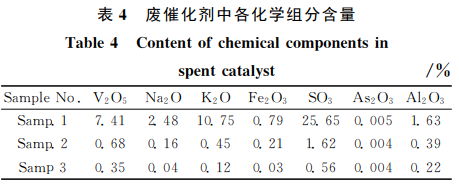

按照儀器設定的最佳實驗條件下，采用電感耦合等離子體發射光譜（ICP-OES）法對廢催化劑浸取前后樣品中的釩、鉀、鈉、鐵、鋁、硫、砷7種目標元素含量進行測定，測定結果見表4。

根據表4中的測定數據可以看出，廢催化劑樣品中主要物質為釩、鈉、硫和鉀化合物，其一次浸取的浸出率分別為90.82％、93.55％、95.81％、93.68％，經壓榨處理后，目標元素的浸出率提高至95.28％、98.39％、98.88％、97.82％。

2.5樣品測試結果對比

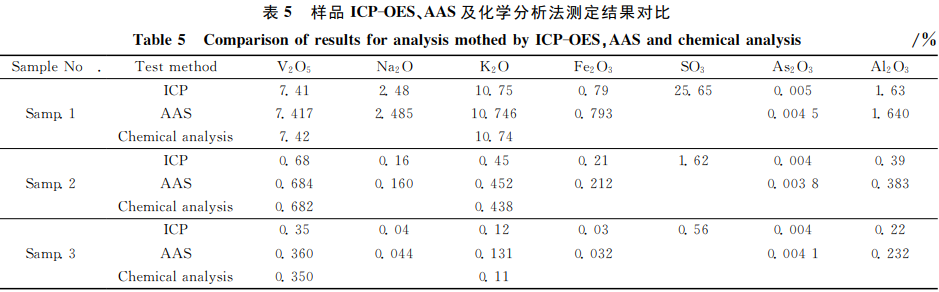

采用電感耦合等離子體發射光譜（ICP-OES））法、原子吸收光譜（AAS）法及化學分析法對3種廢催化劑樣品中相關組分及含量進行了檢測，其中化學分析法主要采用高錳酸鉀－硫酸亞鐵銨、四苯硼鈉法測定樣品中的釩和鉀含量［17］，具體測試數據見表5。

根據表5中的測定數據可知，采用ICP-OES法測定廢催化劑3種樣品中的釩、鉀、鈉、鐵、鋁、硫、砷元素的測試數據與原子吸收光譜法或化學分析法測定結果接近，尤其是重點關注的釩、鉀含量，ICP-OES測試的結果與化學和AAS測定結果一致，符合檢測標準要求。

3.結論

1）采用微波消解及ICP-OES法對樣品中的Ｖ、Ｓ、Ｋ、Ｎａ、ＡL、Ｆｅ、Ａｓ含量進行了測定研究，并與AAS法和化學分析法進行了對比分析。此外，初步考察廢催化劑浸取前、浸取及擠壓處理后樣品中Ｖ、Ｎａ、Ｓ、Ｋ的含量，并對廢催化劑樣品中Ｖ、Ｎａ、Ｓ、Ｋ的浸取率進行了考察，結果發現，樣品經過擠壓處理后，Ｖ、Ｎａ、Ｓ、Ｋ的浸出率可提高至95.28％、98.39％、98.88％、97.82％。

2）采用柱層析分離法對硫酸工業廢催化劑樣品中的有價元素進行了浸取研究，ＳＥＭ表征結果表明，采用柱層析浸取處理后載體硅藻土表面和孔道中的沉積物消失，表面潔凈、孔道清晰。

3）基于廢催化劑復雜體系下，多組分物質的ICP-OES測定方法具有較好的穩定性和準確性。經結果比對表明，ICP-OES測定結果與AAS和化學分析方法測定結果基本一致。

方法來源：[1]田坤,徐臣松,羅昊楠.電感耦合等離子體發射光譜(ICP-OES)法測定廢催化劑及浸取渣中7種有價元素[J].中國無機分析化學,2024,14(10):1431-1436.
